Αρχική Σελίδα Προϊόνταενωμένος στενά ανταλλάκτης θερμότητας πιάτων

Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο

Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο

Κίνα Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο προμηθευτής
Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο προμηθευτής Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο προμηθευτής

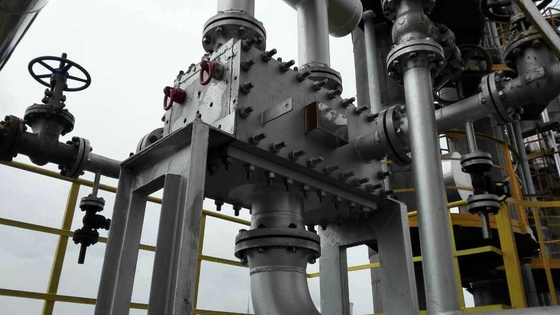

Μεγάλες Εικόνας :  Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: QIYAO
Πιστοποίηση: ISO, ASME
Αριθμό μοντέλου: Σειρά QYB

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 ΜΟΝΆΔΑ
Τιμή: Customized Product, Quoted Case By Case
Συσκευασία λεπτομέρειες: Αξιόπλοα ξύλινα περίπτωση
Χρόνος παράδοσης: 30-45 ημέρες μετά από T/T ή L/C
Όροι πληρωμής: L / C, T / T
Δυνατότητα προσφοράς: 100 μονάδες ανά μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Ανοξείδωτο, SMO, τιτάνιο, κ.λπ. Δομή πυρήνων της ανταλλαγής θερμότητας: Ζαρωμένα φύλλα μετάλλων που ενώνονται στενά ως δέσμη φύλλων
Δομή: Ενωμένη στενά δέσμη φύλλων πιάτων που τοποθετείται σε έναν φραγμός-τύπο & μπουλόνι-που συνδέεται και Σχεδιασμός: εξατομικευμένες
εφαρμογή: Πετρέλαιο & αέριο, εγκαταστάσεις καθαρισμού, χημικές βιομηχανίες, κ.λπ. Συσκευασία: αξιόπλοο συσκευασίας
Υπηρεσία μεταπώλησης: Διαθέσιμος κατόπιν αιτήσεως
Υψηλό φως:

συγκολλητούς Εναλλάκτης θερμότητας

,

πλήρως ενωμένος στενά ανταλλάκτης θερμότητας πιάτων

Ο φραγμός-τύπος & ο πλήρως-ενωμένος στενά ανταλλάκτης θερμότητας πιάτων είναι ένα νέο προϊόν στη συμπαγή οικογένεια ανταλλακτών θερμότητας.

Η δέσμη πιάτων που ενώνεται στενά πλήρως με τα φύλλα πιάτων τοποθετείται σε ένα πλαίσιο 4 αμπαρωμένων δευτερευουσών επιτροπών με ένα τοπ πιάτο και μια πίεση στήριξης πιάτων βάσεων. Στις δευτερεύουσες επιτροπές παρέχονται τα ακροφύσια με το ρευστούς κολπίσκο και την έξοδο.

Λόγω της μπουλόνι-συνδεμένης δομής, τα πιάτα μπορούν να ξεμονταριστούν εύκολα για τον εύκολους καθαρισμό και τη συντήρηση της δέσμης πιάτων.

Τα φύλλα πιάτων είναι ενωμένα στενά ο ένας στον άλλο χωρίς οποιοδήποτε στόλισμα χρησιμοποιούμενο, έτσι μπορεί να υποβληθεί αίτηση για τις υψηλής θερμοκρασίας & εφαρμογές πίεσης.

Το ζαρωμένο σχεδιάγραμμα του φύλλου πιάτων προκαλεί τη βαριά αναταραχή του ρευστού, έτσι ο συντελεστής μεταφοράς θερμότητας είναι 2-4 φορές του συμβατικού ανταλλάκτη θερμότητας σωλήνων & κοχυλιών. Υπό τις ίδιες συνθήκες εργασίας, η απαραίτητη περιοχή για τη μεταφορά θερμότητας είναι μόνο 25-30% του συμβατικού ανταλλάκτη θερμότητας σωλήνων & κοχυλιών.



Αρχή/ροή εργασίας

Τα λεπτά φύλλα μετάλλων πιέζονται στα προϊόντα ζάρωσαν τα πιάτα και έπειτα ένας σωρός τέτοιων ζαρωμένων πιάτων είναι ενωμένος στενά ένα ένα άλλο και διαμορφώνει έτσι τον τύπο φραγμών & τον πλήρως ενωμένο στενά ανταλλάκτη θερμότητας πιάτων. Τα γειτονικά φύλλα καθιερώνουν τα στενά και στριφνά κανάλια μέσα - μεταξύ και επιτρέπουν στο λειτουργώντας ρευστό για να διατρέξουν. Η κρύα ρευστή και καυτή ρευστή ροή μέσω των καναλιών του στη διαταγή. Τα κρύα και καυτά κανάλια χωρίζονται από το φύλλο φυσικά, όπου η ανταλλαγή θερμότητας πραγματοποιείται.

Αποδοτέος στην αρχή δομών & εργασίας, αυτός ο τύπος του PHE χαρακτηρίζεται με τη συμπαγή δομή, το μικρό ίχνος, την υψηλή αποδοτικότητα μεταφοράς θερμότητας, την εύκαμπτη λειτουργία, την ευρεία εφαρμογή, τη χαμηλή απώλεια θερμότητας, την εύκολη εγκατάσταση & τον καθαρισμό, κ.λπ.



Προδιαγραφή

Εφαρμογή Ανταλλαγή θερμότητας
Όνομα Φραγμός-τύπος & πλήρως-ενωμένος στενά ανταλλάκτης θερμότητας πιάτων
Πρότυπο QYB30, QYB40, QYB50, QYB75
Υλικό 316L, SMO, Tj, 2205
Κώδικας & πρότυπα NB/T47007, GB150
Πίεση σχεδίου F.V. – 4Mpa
Θερμοκρασία σχεδίου -200 - 400℃
Κύριο σημείο μέτρησης Θερμοκρασία και πίεση στο ρευστούς κολπίσκο/την έξοδο
Σφραγίδα Φλάντζα
Ζωή υπηρεσιών για το βασικό εξοπλισμό 15 έτη
Εξουσιοδότηση 12 μήνες
Πεδίο των εργασιών/της υπηρεσίας Σχέδιο, κατασκευή, ανεφοδιασμός, επίβλεψη εγκαταστάσεων, κ.λπ.





Πλεονέκτημα

  1. Υψηλός συντελεστής μεταφοράς θερμότητας – υπό τον ίδιο όρο του ορίου πτώσης πίεσης, ο συντελεστής μεταφοράς θερμότητας είναι 2-4 φορές του ανταλλάκτη θερμότητας σωλήνων & κοχυλιών
  2. Συμπαγής δομή – μικρό μέγεθος & γρήγορη απάντηση στον έλεγχο
  3. Ελαφρύς – μειωμένο κόστος πολύτιμων μετάλλων
  4. Ενωμένη στενά λέιζερ δέσμη φύλλων πιάτων – αντίσταση υψηλής πίεσης & θερμότητας
  5. Η αναταραχή μπορεί να προκληθεί ακόμη και σε περίπτωση χαμηλής ταχύτητας. Χαμηλό λέρωμα λόγω της μεγάλης δύναμης κουράς στην επιφάνεια τοίχων φύλλων.
  6. Η πολλαπλάσια ροή μπορεί να ρεύσει στις αντίθετες κατευθύνσεις – η αποδοτικότητα ανταλλαγής θερμότητας μπορεί να αυξηθεί πολύ και η στενή θερμοκρασία προσέγγισης επιτυγχάνεται
  7. Ακόμη και διανομή του ρευστού – η αποδοτικότητα μεταφοράς θερμότητας αυξάνεται και η αντίσταση ροής μειώνεται
  8. Αποσυνδέσιμες δευτερεύουσες επιτροπές & ορατές ραφές συγκόλλησης στον πυρήνα – εύκολοι καθαρισμός & συντήρηση
  9. Πλούσια εμπειρία – ασφαλή & αξιόπιστα προϊόντα
  10. Αφθονία των αποθεμάτων στα συστατικά – μειωμένη χρονική ανοχή
  11. Υψηλή διοικητική αποδοτικότητα – χαμηλότερο κόστος στα προϊόντα.



Αναφορά

Αριθ. Χρήστης Πρόγραμμα Εξοπλισμός Προδιαγραφή Qty.
1 Kingboard Chemical Holdings Ltd. 100,000t/y καταλυτική κροτίδα Βαρύ υπερυψωμένο δοχείο ψύξης διαχωρίζοντας σε συστατικά πύργων πετρελαίου

QYB75

Πίεση σχεδίου: 0.7MPa

Temp σχεδίου.: 200℃

Υλικό πιάτων: 316L

1
Βαρύ υπερυψωμένο αέριο ελαίου διαχωρίζοντας σε συστατικά πύργων πετρελαίου – ανταλλάκτης θερμότητας ζεστού νερού

QYB75

Πίεση σχεδίου: 0.7MPa

Temp σχεδίου.: 200℃

Υλικό πιάτων: 316L

1
Ελαφρύ υπερυψωμένο αέριο ελαίου διαχωρίζοντας σε συστατικά πύργων πετρελαίου – ανταλλάκτης θερμότητας ζεστού νερού

QYB75

Πίεση σχεδίου: 0.7MPa

Temp σχεδίου.: 200℃

Υλικό πιάτων: 316L

1
Ελαφρύ υπερυψωμένο δοχείο ψύξης διαχωρίζοντας σε συστατικά πύργων πετρελαίου

QYB75

Πίεση σχεδίου: 0.7MPa

Temp σχεδίου.: 200℃

Υλικό πιάτων: 316L

1
2 Ασιατική Co. ΕΠΕ χημικών ουσιών του Ναντζίνγκ Fubangte. Βελτιωτικό πρόγραμμα ανταλλακτών θερμότητας πιάτων Ανταλλάκτης θερμότητας Predistillation

QYB50

Πίεση σχεδίου: 0.9MPa

Temp σχεδίου.: 220℃

Υλικό πιάτων: 316L

1
3 Xinao Energy Holdings Ltd. Εξαιρετικά κρίσιμο πρόγραμμα επεξεργασίας επιβλαβών αποβλήτων του Ναντζίνγκ Συμπυκνωτής

Qyb50-χ-250

Πίεση σχεδίου: 0.4MPa

Temp σχεδίου.: 160℃

Υλικό πιάτων: Tj

1
Προθερμαστής

Qyb30-β-60

Πίεση σχεδίου: 0.5MPa

Temp σχεδίου.: 160℃

Υλικό πιάτων: Tj

1
4 Χημική Co. ΕΠΕ Yuhuang Shandong (ομάδα). πρόγραμμα 50,000t/y MMA T240 προθερμαστής τροφών

Qyb75-β-400

Πίεση σχεδίου: 1.0MPa

Temp σχεδίου.: 110℃

Υλικό πιάτων: 316L

2
5 Χημική Co. ΕΠΕ Wanhua. Πρόγραμμα πολυανθράκων Αρχικό δευτεροβάθμιο δοχείο ψύξης νερού

Qyb30-β-100

Πίεση σχεδίου: 0.8MPa

Temp σχεδίου.: 125℃

Υλικό πιάτων: 316L

5
Αρχικός ανταλλάκτης θερμότητας απόβλητου ύδατος MC

Qyb50-β-200

Πίεση σχεδίου: 0.8MPa

Temp σχεδίου.: 90℃

Υλικό πιάτων: Tj

2
Δευτεροβάθμιος ανταλλάκτης θερμότητας απόβλητου ύδατος MC

Qyb50-β-200

Πίεση σχεδίου: 0.8MPa

Temp σχεδίου.: 120℃

Υλικό πιάτων: Tj

2
6 SinoPec Luoyang Company 15GX69 βελτιώνει το πρόγραμμα Νάφθα – ανταλλάκτης θερμότητας αργού πετρελαίου

Qyb75-β-300

Πίεση σχεδίου: 2.35MPa

Temp σχεδίου.: 150℃

Υλικό πιάτων: Tj

1
Καθαρισμός & Co. ΕΠΕ Zhenghai SinoPec χημικών ουσιών. Αντικατάσταση ανταλλακτών θερμότητας CDU Νάφθα – ανταλλάκτης θερμότητας αργού πετρελαίου

Qyb75-β-350

Πίεση σχεδίου: 2.5MPa

Temp σχεδίου.: 250℃

Υλικό πιάτων: Tj

2
SinoPec Jiujiang Company Η ποιοτική αναβάθμιση πετρελαίου βελτιώνει το πρόγραμμα Αργό πετρέλαιο – ανταλλάκτης θερμότητας αερίου καλύμματος

Qyb75-β-352

Πίεση σχεδίου: 1.5/3.3MPa

Temp σχεδίου.: 200℃

Υλικό πιάτων: Tj

2
Αργό πετρέλαιο – ανταλλάκτης θερμότητας νάφθας

Qyb75-β-252

Πίεση σχεδίου: 1.5/3.3MPa

Temp σχεδίου.: 200

Υλικό πιάτων: Tj

2
Ακατέργαστη 3$η πλευρά του κενού ανταλλάκτη θερμότητας

Qyb75-β-352

Πίεση σχεδίου: 3.0/3.5MPa

Temp σχεδίου.: 300℃

Υλικό πιάτων: 316L

2
Ακατέργαστη 3$η πλευρά του κενού ανταλλάκτη θερμότητας

Qyb75-β-502

Πίεση σχεδίου: 3.0/3.5MPa

Temp σχεδίου.: 350℃

Υλικό πιάτων: 254SMO

2
Νάφθα – ανταλλάκτης θερμότητας ζεστού νερού

Qyb75-β-152

Πίεση σχεδίου: 1.5/1.5MPa

Temp σχεδίου.: 200℃

Υλικό πιάτων: Tj

2
7 Εθνική ιρανική εταιρεία πετρελαίου Μονάδα αργού πετρελαίου Σταθεροποιημένα έλαιο/αργό πετρέλαιο

Qyb75-β-500

Πίεση σχεδίου: 2.1MPa

Temp σχεδίου.: 150℃

Υλικό πιάτων: Tj

1
8 Επιχείρηση CNPC Sichuang Πλήρως-ενωμένος στενά ο CDU ανταλλάκτης θερμότητας βελτιώνει το πρόγραμμα Αργό πετρέλαιο – ανταλλάκτης θερμότητας νάφθας

Qyb75-χ-250

Πίεση σχεδίου: 1.6MPa

Temp σχεδίου.: 200℃

Υλικό πιάτων: Tj

5
Επιχείρηση CNPC Huhehot Βελτιωτικό πρόγραμμα ανταλλακτών θερμότητας CDU Νάφθα – ανταλλάκτης θερμότητας αργού πετρελαίου

Qyb75-β-500

Πίεση σχεδίου: 2.5MPa

Temp σχεδίου.: 200℃

Υλικό πιάτων: Tj

1


Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο
Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο
Τύπος φραγμών & πλήρως ενωμένο στενά σχέδιο ανταλλακτών θερμότητας πιάτων προσαρμοσμένο
