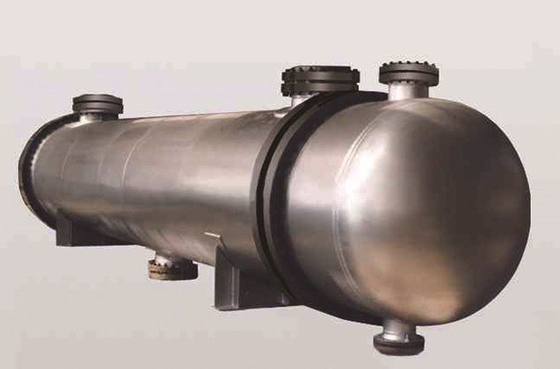

Υψηλός αποδοτικός στριμμένος ανταλλάκτης θερμότητας σωλήνων για την πετροχημική βιομηχανία

Υψηλός αποδοτικός στριμμένος ανταλλάκτης θερμότητας σωλήνων για την πετροχημική βιομηχανία

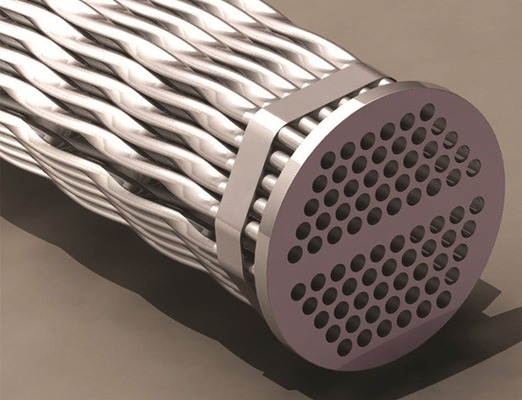

Με βάση τον παραδοσιακό ανταλλάκτη θερμότητας σωλήνων & κοχυλιών, ο στριμμένος ανταλλάκτης θερμότητας σωλήνων αντικαθιστά τους σαφείς ευθείς σωλήνες με τους ωοειδείς στριμμένους σωλήνες ως τμήματα μεταφοράς θερμότητας. Η διατομή κατά μήκος της κατεύθυνσης μήκους διαμορφώνει ένα ωοειδές σπειροειδές κανάλι έτσι ώστε η περίπλοκη ροή που χαρακτηρίζεται από την περιστροφή του ρευστού προκαλείται για να παραγάγει την ισχυρή περιστρεφόμενη αναταραχή. Οι σωλήνες στην πλευρά κοχυλιών του ανταλλάκτη θερμότητας υποστηρίζονται από τις επαφές στο μακροχρόνιο άξονα των γειτονικών σωλήνων (ως fig.1-1), ο οποίος αποβάλλει την ανάγκη του πιάτου διαφραγμάτων και επιτρέπει τη συμπαγή ρύθμιση των σωλήνων στο κοχύλι. Κατά αυτόν τον τρόπο, μειώνει το μέγεθος και το βάρος του ανταλλάκτη θερμότητας και υπερνικά τη δόνηση των σωλήνων μεταφοράς θερμότητας.

Αρχή/ροή εργασίας

Το σπειροειδές κανάλι προκαλεί τη διαμήκη περιστροφή και ο δευτεροβάθμιος στρόβιλος του ρευστού όταν ρέει κατευθείαν το ρευστό, και τέτοιος στρόβιλος εντείνουν την αναταραχή, μειώνουν το στρώμα ορίου της μεταφοράς θερμότητας και βελτιώνουν τη μίξη του ρευστού. Συνεπώς, η βελτιωμένη μίξη διατηρεί την κλίση υψηλότερης θερμοκρασίας κοντά στον τοίχο σωλήνων και οδηγεί στην υψηλότερη αξία NU και έτσι πολύ αυξάνει το συντελεστή της μεταφοράς θερμότητας.

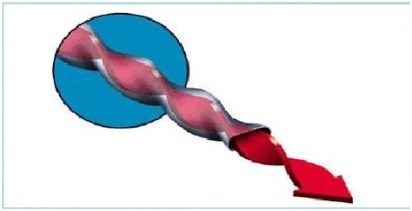

                                 Μηχανισμός ροής Σχ. 2-1 στο σωλήνα

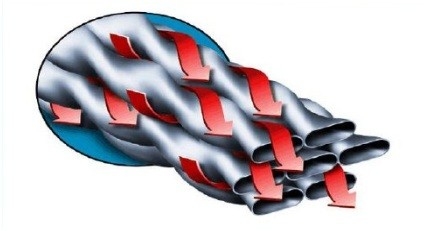

                                Μηχανισμός ροής Σχ. 2-2 στην πλευρά κοχυλιών

Προδιαγραφή

Πλεονεκτήματα

1. Πτώση χαμηλής πίεσης.
2. Υψηλή αποδοτικότητα μεταφοράς θερμότητας.
3. Μειωμένο λέρωμα.
4. Καμία νεκρή ζώνη της ροής, σκληρή να εμποδίσει επάνω.
5. Ικανός την προκληθείσα δόνηση, βελτιωμένη αξιοπιστία.
6. Προηγμένο λογισμικό υπολογισμού για το αξιόπιστο και λογικό σχέδιο.
7. Πλούσια εμπειρία επεξεργασίας για το ασφαλές και αξιόπιστο προϊόν.
8. Ικανοποιητικό απόθεμα για τη γρήγορη παράδοση.
9. Αποδοτική διαχείριση για το χαμηλότερο κόστος.
